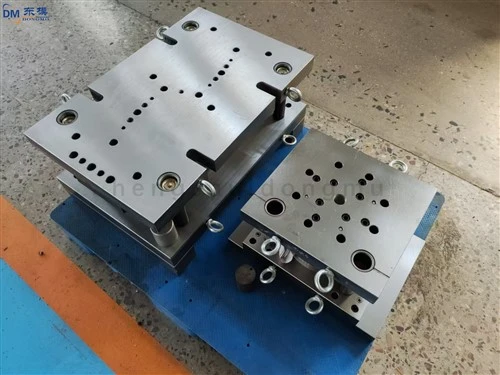

Prilagođene metalne matrice za utiskivanje, alati za automobilske dijelove, elektronički dijelovi za utiskivanje od nehrđajućeg čelika

I. Prednosti složenih progresivnih matrica s više-stanica

Multi{0}}progresivne matrice dovršavaju procese izrezivanja, oblikovanja, savijanja i oblikovanja uzastopno kroz više kontinuiranih stanica. Prikladni su za oblikovanje složenih-oblikovanih, visoko{3}}preciznih strukturnih komponenti automobila. U usporedbi s kombiniranom obradom s jednom-stanicom ili s više-matrica, njihove praktične prednosti su sljedeće:

Visoko-učinkovita kontinuirana proizvodnja: izradak dovršava sve korake obrade unutar matrice. Može se opremiti robotskim sustavom za utovar i istovar, što omogućuje 24-satnu automatiziranu kontinuiranu proizvodnju. Učinkovitost proizvodnje jednog seta kalupa je 3-5 puta veća od proizvodne učinkovitosti kalupa s jednom stanicom.

Visoka točnost strojne obrade: Raspored matrice je kompaktan, koristi precizne strukture za vođenje i pozicioniranje materijala. Tolerancije dimenzija obratka mogu se kontrolirati unutar ±0,01-0,03 mm, osiguravajući dosljednost dimenzija u masovnoj proizvodnji.

Izvrsna iskorištenost materijala: Raspored materijala optimiziran je u skladu s oblikom strukturne komponente automobila, korištenjem ugniježđenog rasporeda materijala i metoda rasporeda minimalnog otpada. Iskorištenje materijala je 10%-15% veće od tradicionalne obrade u jednoj stanici.

Značajne uštede troškova: automatizirana proizvodnja smanjuje radnu snagu, smanjuje stopu kvarova uzrokovanih ljudskom pogreškom i smanjuje troškove proizvodnje i ugradnje višestrukih kalupa s jednom-stanicom, što rezultira smanjenjem troškova-količine kalupa po jedinici za više od 20%.

II. Temeljni koncepti inženjerskog dizajna

Inženjerski dizajn složenih progresivnih matrica s više-stanica mora uzeti u obzir izvedivost proizvodnje, kontrolu troškova, jednostavnost održavanja i ekološke zahtjeve. Temeljna načela praktične primjene su sljedeća:

1. Multidisciplinarni kolaborativni dizajn: Kombinacija karakteristika materijala automobilskih strukturnih komponenti, zahtjeva procesa žigosanja, mogućnosti proizvodnje kalupa i standarda kvalitete gotovih proizvoda, integracija odabira materijala, konstrukcijskog dizajna, toplinske obrade i inspekcije kvalitete kako bi se izbjegao nepovezanost između dizajna i prakse.

2. Modularizacija i standardizacija: Kalup ima modularni dizajn, rastavljajući funkcije kao što su izrada, oblikovanje i savijanje u neovisne module; odabir nacionalnih ili industrijskih standardnih komponenti, kao što su standardni stupovi za vođenje, rukavci za vođenje i izbojci, skraćuju ciklus dizajna i proizvodnje; lako oštećeni dijelovi kalupa mogu se brzo zamijeniti, poboljšavajući fleksibilnost proizvodnje.

3. Digitalni dizajn i simulacija: CAD softver koristi se za dizajn strukture kalupa, a CAE simulacijski softver koristi se za simulaciju stanja protoka, raspodjele naprezanja i povratnog povrata materijala tijekom procesa štancanja. To pomaže u predviđanju grešaka pri oblikovanju, optimiziranju strukture kalupa i parametara procesa te smanjenju broja probnih vožnji.

4. Koncept zelene proizvodnje: Optimizirajte strukturu kalupa kako biste smanjili upotrebu materijala kalupa; usvoji-sustave hlađenja koji štede energiju kako bi se smanjila potrošnja energije u proizvodnji; optimizirajte raspored materijala kako biste smanjili stvaranje otpada, postižući ekološki prihvatljivu proizvodnju-koja štedi energiju.

III. Ključne strategije dizajna

1. Strategija usklađivanja materijala i procesa: konstrukcijski dijelovi automobila obično koriste čelik visoke -čvrstoće (kao što su HSLA i DP čelik) i aluminijske legure. Sila utiskivanja, brzina utiskivanja i sheme podmazivanja moraju se postaviti prema debljini materijala i vlačnoj čvrstoći. Čelično utiskivanje visoke čvrstoće zahtijeva -materijale kalupa otporne na habanje kako bi se povećala sila držača slijepe ploče i spriječilo stvaranje pukotina; utiskivanje aluminijske legure zahtijeva optimiziranu hrapavost površine kalupa i upotrebu specijaliziranih maziva za sprječavanje ogrebotina.

2. Montažna linija-Stilski raspored procesa: Radne stanice planirane su u skladu s redoslijedom oblikovanja automobilskih strukturnih dijelova, slijedeći načelo "prvo izrezivanje, zatim oblikovanje; prvo jednostavno, zatim složeno", skraćujući udaljenost kretanja materijala unutar kalupa i smanjujući deformacije uslijed zamora materijala. Bočne vodilice, plutajuće igle i drugi uređaji za vođenje i pozicioniranje materijala ugrađeni su kako bi se osigurao nesmetan transport materijala i točnost pozicioniranja kontrolirana unutar ±0,02 mm.

3. Precizna kontrola dimenzija i dizajn tolerancije: područja deformacije materijala i koncentracije naprezanja analiziraju se pomoću CAE simulacije. Formirajuće stanice su dizajnirane za područja sklona proklizavanju, a dimenzionalni dodaci su racionalno postavljeni za svaku stanicu. Tolerancije dimenzija za ključne komponente kalupa smanjene su za 0,01-0,02 mm u skladu sa zahtjevima za sklapanje strukturnih dijelova automobila kako bi se osigurala točnost sklapanja gotovog proizvoda.

4. Poboljšani dizajn strukture kalupa: Baza kalupa i izbojci/matrice izrađeni su od čelika za kalupe visoke -čvrstoće kao što su H13 i SKD11, te su podvrgnuti vakuumskom gašenju i dubokoj kriogenoj obradi kako bi se postigla tvrdoća od HRC58-62, poboljšavajući otpornost kalupa na habanje i otpornost na udarce. 5. Optimiziran krug hlađenja kalupa kako bi se osiguralo ravnomjerno hlađenje i kontrola kalupa radna temperatura između 50-80 stupnjeva, sprječavajući utjecaj toplinske deformacije na točnost.

6. Prikladan dizajn za održavanje i zamjenu: Kalup ima odvojivu strukturu, s izbijačem i matricom pričvršćenim vijcima za brzo rastavljanje i sastavljanje; osigurani su rezervni položaji za montažu za osjetljive dijelove, čime se eliminira potreba za rastavljanjem cijelog kalupa prilikom zamjene dijelova kao što su probojci i vodilice, smanjujući vrijeme održavanja na manje od 1 sata i poboljšavajući iskorištenost opreme.
