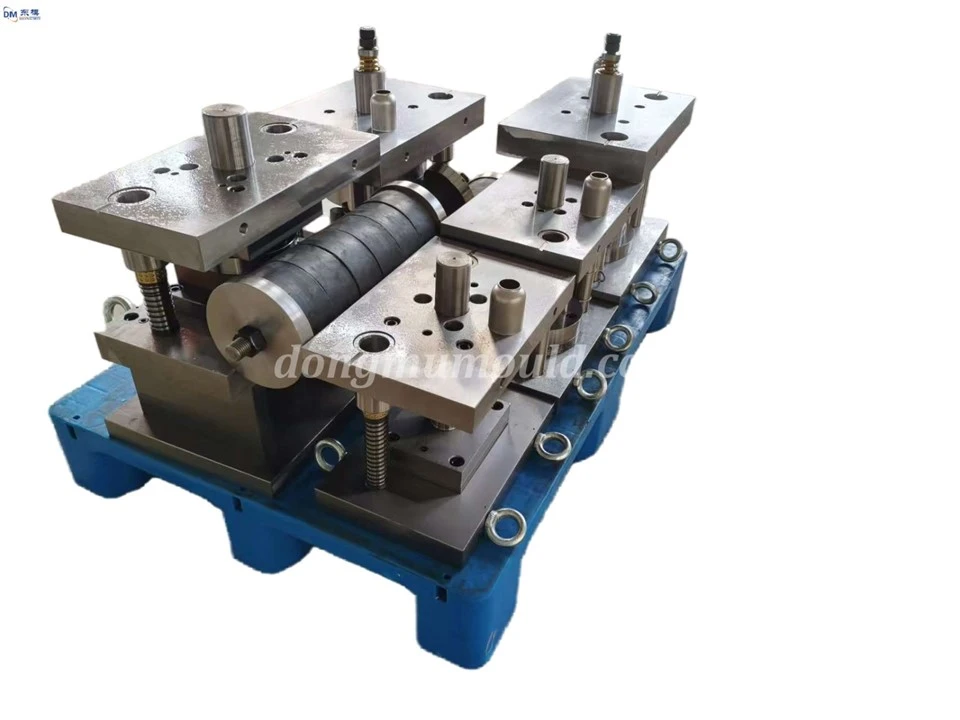

Prilagođene precizne matrice za utiskivanje i crtanje metala; Alati za utiskivanje hardvera

I. Odabir sirovina i kontrola pred-tretmana

Srž kvalitete strojne obrade visoko-preciznih dijelova za žigosanje ovisi o kvaliteti sirovina. Ključne praktične kontrolne točke su sljedeće: Dajte prednost upotrebi čelika visoke -čvrstoće, nehrđajućeg čelika 304 i aluminijske legure 6061, koji imaju stabilna mehanička svojstva i izvrsnu plastičnost. To osigurava jednoliku deformaciju materijala tijekom štancanja i eliminira nedostatke poput pukotina i savijanja. Po dolasku, sirovine moraju biti testirane na mehanička svojstva i ujednačenost debljine. Odstupanje debljine treba kontrolirati unutar ±0,015 mm i ne smije biti inkluzija ili poroznosti. Za površinu materijala, žarenje može eliminirati unutarnje naprezanje ili obrada premazom može poboljšati završnu obradu površine. Hrapavost površine treba kontrolirati unutar Ra Manje od ili jednako 0,6 μm. Ovo produljuje vijek trajanja matrice i smanjuje otpor trenja tijekom štancanja, postavljajući temelje za poboljšanu točnost obrade.

II. Praktična optimizacija parametara procesa štancanja

Kod visoko{0}}preciznog štancanja, točna kontrola parametara procesa srž je postizanja učinkovitog oblikovanja. Specifične operacije su sljedeće: Na temelju veličine izratka, materijala i zahtjeva za oblikovanje, prilagodite silu utiskivanja, brzinu utiskivanja, zazor matrice i uvjete podmazivanja kroz probne pokuse kalupljenja. Izbjegavajte teorijske numeričke simulacije i osigurajte da parametri blisko odgovaraju stvarnoj proizvodnji. Kontrolirajte odstupanje sile utiskivanja unutar ±2%. Prilagodite brzinu štancanja na 25-100 udaraca/minuti u skladu sa složenošću dijela, izbjegavajući pretjeranu brzinu koja uzrokuje materijalnu štetu i pretjerano malu brzinu koja utječe na učinkovitost proizvodnje. Postavite razmak matrice na 4%-7% debljine materijala, s odstupanjem manjim od ili jednakim 0,002 mm, precizno kontrolirajući točnost izrezivanja i oblikovanja. Odaberite specijalizirana maziva: maziva za ekstremne tlakove za utiskivanje čelika visoke čvrstoće i neljepljive emulzije za utiskivanje aluminijskih legura kako bi se smanjilo trenje između matrice i obratka, osiguravajući kvalitetu površine proizvoda i stabilnost dimenzija.

III. Primjena CNC opreme i inteligentnih sustava upravljanja

Visoko{0}}precizno žigosanje zahtijeva naprednu CNC opremu i inteligentne upravljačke sustave. Ključne praktične točke primjene su sljedeće: Korištenje potpuno servo{2}}pokretane visoko{3}}precizne CNC preše za bušenje, zajedno sa tehnologijom servo pogona, postiže precizno pozicioniranje hoda klizača i položaja utiskivanja, s točnošću pozicioniranja manjom od ili jednakom 0,001 mm, poboljšavajući ponovljivost i stabilnost obrade i postižući stopu konzistentnosti serijske proizvodnje veću ili jednaku na 99,8%. Uvođenje inteligentnog upravljačkog sustava uključuje instaliranje senzora pomaka i tlaka na ključnim dijelovima preše za bušenje za praćenje parametara štancanja i statusa oblikovanja obratka u stvarnom vremenu. Analiza velikih podataka omogućuje upozorenja o greškama i pravovremeno rješavanje problema kao što su zaglavljivanje matrice i odstupanja parametara. Istovremeno, sustav može automatski optimizirati procesne parametre na temelju podataka o proizvodnji, smanjujući ručnu intervenciju i poboljšavajući pouzdanost i proizvodnu učinkovitost procesa štancanja.

IV. Praktične inovacije u dizajnu i proizvodnji kalupa

Kao temeljni nositelj obrade štancanjem, dizajn i preciznost izrade kalupa izravno određuju kvalitetu gotovog proizvoda. Ključne točke praktične inovacije su sljedeće: materijal za kalupe koristi čelike za kalupe za hladnu obradu kao što su Cr12MoV i SKD11, koji se podvrgavaju kaljenju u vakuumu + dubokoj kriogenoj obradi + kaljenju na niskim-temperaturama, s tvrdoćom kontroliranom na HRC58-62 kako bi se osigurala visoka tvrdoća, visoka otpornost na habanje i jednolika toplinska obrada bez pukotina. Koristeći CAD 3D modeliranje i FEA tehnologiju analize konačnih elemenata, protok materijala, naprezanje kalupa i deformacija tijekom stvarnog procesa štancanja simuliraju se kako bi se optimizirala struktura šupljine kalupa, bušilice i mehanizma za vođenje, poboljšavajući točnost izrezivanja i oblikovanja. Proizvodnja kalupa koristi strojnu obradu električnim pražnjenjem i visoko{13}}precizne CNC postupke glodanja, s ključnom preciznošću dimenzija kontroliranom unutar ±0,003 mm i tolerancijama oblika i položaja manjim ili jednakim 0,002 mm, osiguravajući usklađenost sa zahtjevima dizajna i prilagodljivost potrebama visokopreciznog štancanja.
