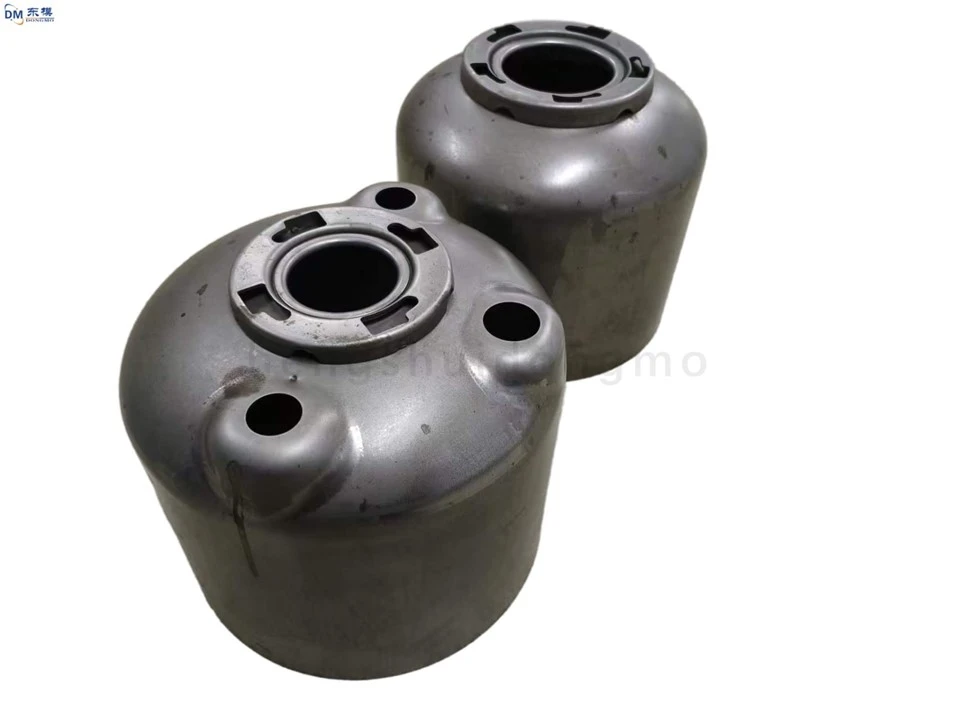

Matrica za kontinuirano istezanje s više-stanica, metalni zaštitni poklopac, školjka, poklopac

Nakon strojne obrade štancanja, prvo što upada u oči je njegov izgled. Ova naizgled jednostavna vanjština zapravo krije mnoge tajne. Pažljivo pregledajte ima li na površini matrice očiglednih ogrebotina, udubljenja ili pukotina. Ove manje nesavršenosti mogu uzrokovati koncentraciju naprezanja tijekom žigosanja, što dovodi do oštećenja kalupa ili nedostataka proizvoda. Na primjer, mala ogrebotina može uzrokovati ubrzano trošenje tijekom sljedeće uporabe, utječući na životni vijek matrice i kvalitetu utisnutih dijelova. Istovremeno, provjerite jesu li sve komponente matrice čvrsto sastavljene i bez labavosti. Labave komponente mogu stvarati vibracije tijekom utiskivanja, utječući ne samo na točnost utiskivanja, već i potencijalno uzrokujući daljnje oštećenje matrice.

Točnost dimenzija jedna je od ključnih točaka preliminarne inspekcije nakon strojne obrade matrice za utiskivanje. Koristite precizne mjerne alate, kao što su čeljusti i mikrometri, za mjerenje kritičnih dimenzija matrice. Od razmaka između izbijača i matrice do ukupne debljine matrice, svaka dimenzionalna podatkovna točka usko je povezana s učinkom oblikovanja konačnog proizvoda. Odgovarajući razmak osigurava jednoliku deformaciju materijala tijekom štancanja, sprječavajući probleme poput kidanja ili naboranja; dok točna debljina matrice utječe na stabilnost pritiska štancanja i ravnost proizvoda. Ako dimenzionalna odstupanja prelaze dopušteni raspon, potrebna su pravovremena podešavanja ili popravci kako bi se izbjegla proizvodnja neispravnih proizvoda.

Funkcionalno testiranje matrice također je ključno. Simulacija stvarnog proizvodnog procesa štancanja, primjena pritiska na matricu i promatranje jesu li njegove funkcije izrezivanja i oblikovanja normalne. Provjera posječenih površina urednih,-bez udubljenja i provjera ispunjavaju li oblik i dimenzije oblikovanih dijelova zahtjeve dizajna. Ovaj korak je poput praktične vježbe za kockicu; samo matrice koje se dobro ponašaju na simuliranom "bojnom polju" mogu učinkovito funkcionirati u formalnoj proizvodnji.

Nadalje, moraju se provjeriti oznake i naljepnice na matrici. Jasne oznake pomažu operaterima da brzo prepoznaju model, specifikacije i namjenu matrice, sprječavajući nezgode u proizvodnji uzrokovane pogrešnom uporabom. Ispravno i potpuno označavanje također je važna osnova za upravljanje kalupima, olakšavajući skladištenje, održavanje i sljedivost.
